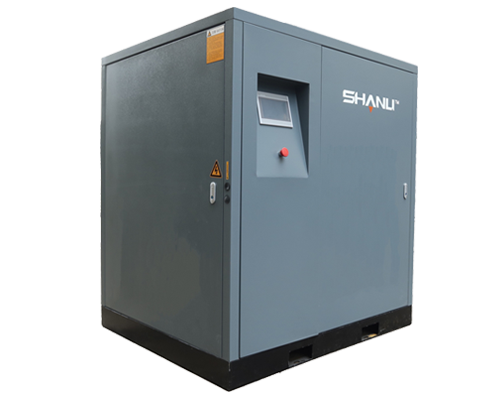

水冷型冷冻式压缩空气干燥机特点
■ 集成变频控制系统，可根据不同负荷自动调节系统制冷能力。
■ R410A环保制冷剂,特殊定制的三合一板翅式换热器,节能环保,性能更稳定。
■ 采用丹佛斯变频式涡旋压缩机，其运行范围广，性能可靠，工作更节能。
■ 配置电子膨胀阀，响应速度快，调节更准确
■ 风冷型标配风速自动调节，水冷型标配水量调节阀，可根据负荷自动调节风量/冷却水流量。
■ 带触摸显示面板，可实时显示运行参数，设定更便捷。
设备参数表
| 型号 |
空气 处理量 （Nm3/min） |
电源 （V/PV/HZ） |
冷却水口径 |
空气 接管 口径 |
设备 净重 （Kg） |
长 （mm） |
宽 （mm） |
高 （mm） |
冷却水循环量 （m3/h） |
| SDLF-30-BP | 32 | 380/220/3/50 | R1-1/2 | DN80 | 430 | 1350 | 1250 | 1640 | 3.4 |
| SDLF-50-BP | 53 | 380/220/3/50 | R1-1/2 | DN100 | 515 | 1450 | 1250 | 1640 | 5.5 |
| SDLF-80-BP | 90 | 380/220/3/50 | R1-1/2 | DN125 | 950 | 2300 | 1500 | 1770 | 9.1 |
| SDLF-100-BP | 110 | 380/220/3/50 | R1-1/2 | DN150 | 1150 | 2500 | 1600 | 1900 | 11.1 |
| SDLF-150-BP | 160 | 380/220/3/50 | R2 | DN200 | 1500 | 3000 | 1600 | 1900 | 18.6 |
不同工况下的设备选型可以通过下述公式计算获得:
选型处理量=实际处理量÷（系数C1x系数C2x系数C3)
表一:压缩空气进气温度修正系数(C1)
| 进气温度(℃） | 30 | 35 | 38 | 40 | 45 | 50 | 55 | 60 |
| 修正系数 | 1.3 | 1.1 | 1.0 | 1.0 | 0.78 | 0.64 | 0.53 | 0.46 |
表二:压缩空气进气压力修正系数(C2)
| 进气压力(Mpa） | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
| 修正系数 | 0.63 | 0.75 | 0.88 | 1.0 | 1.04 | 1.07 | 1.1 |
表三:环境温度修正系数(C3)(只用于风冷型)
| 环境温度(℃） | 20 | 25 | 30 | 35 | 38 | 40 | 45 | 50 |
| 修正系数 | 1.16 | 1.12 | 1.08 | 1.03 | 1.00 | 0.98 | 0.80 | 0.70 |
